Criando efeito bolha de sabão no CorelDRAW 2020

Olá! Caro leitor, neste tutorial você irá aprender como criar um efeito de bolha de sabão totalmente vetorial que pode ser aplicado em diveross projetos e edições.

“A bolha é um filme fino de líquido circundado por ar. Esse filme, composto por duas camadas de moléculas de sabão e água, tem propriedades elásticas. Ele se forma quando as partes apolares das moléculas ficam direcionadas para o ar e as polares para a água.”

Revista Galileu

Este Passo a passo você aprenderá a criar um vetor de uma bolha de sabão no estilo desenho cartoon.

A versão que está sendo utilizada CorelDRAW 2020.  Mesmo que você esteja utilizando versões anteriores ou mais atuais este tutorial irá servir pois usa recursos básicos do programa.

Preparando o Arquivo

Nome: Efeito Bolha Sabão

Modo de cores primárias: RGB

Dimensões:

Tamanho da Página: Personalizado – Não precisa alterar este campo após realizar as configurações abaixo ele irá alterar automaticamente

Tipo de Medida: Pixels

Largura e Altura: 1920 x 1080

Resolução: 72 DPI

CorelDRAW Criar um novo documento

Para este projeto a Resolução utilizada é de 72 DPI pois o projeto é para demonstração web caso necessite usar o projeto para impressão veja neste artigo resoluções de tela e impressão.

Tendo realizado toda configuração inicial clique no botão OK.

Configurando Janelas

Verifique se as Janelas Alinhar distribuir e a janela Objetos estão habilitadas

Pode ocorrer das janelas estarem desativadas para exibi-las.

Clique no menu Janela vá até a opção Janelas de encaixe e ative Objetos e Alinhar e Distribuir.

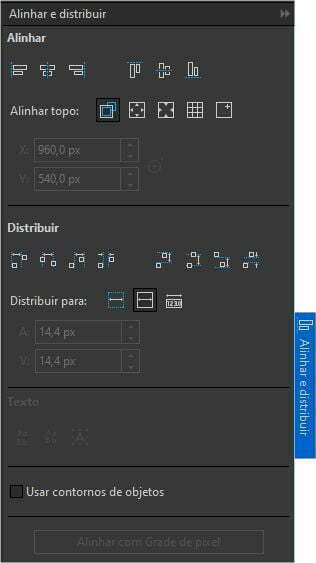

Janela alinhar e distribuir

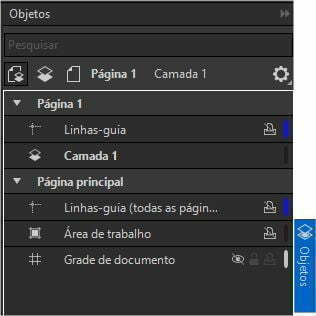

CorelDRAW Janela Objetos

Criando primeira camada

Clique na ferramenta Objetos

E altere o nome Camada 1, clicando duas vezes sobre o nome ou clicando com o botão direito e na opção renomear. Coloque o nome Bolha.

Criando Objetos

Clique na ferramenta Elipse ou use o atalho F7, crie uma elipse em qualquer lugar do seu projeto, para criar um círculo mantenha a tecla CTRL pressionada enquanto cria você pode também criar qualquer elipse de qualquer tamanho em seu projeto e após isso corrigir as medidas através da ferramenta tamanho do objeto.

CorelDRAW Barra de ferramentas padrão

As medidas usadas neste projeto são de 750 x 750 pixels ou 26,458 x 26,458 centímetros, depois de ter criado sua elipse e ajustado as medidas dela aperte a tecla P para trazer o objeto para o centro da área de trabalho.

Separando as Cores

É importante manter uma boa prática de trabalhar com separações de cores isso fará ganhar tempo na criação em qualquer projeto.

As bolhas de sabão possuem diversas cores e isso ocorre devido a luz que passa e parte da luz que acaba sendo refletida sob a superfície da bola. Existem explicações com conteúdo mais cientifico caso tenha curiosidade separei este artigo Por que as bolhas de sabão são coloridas? do Professor Eduardo Canto

Como já foi mencionado bolhas de sabão possuem diversas cores caso seu projeto esteja utilizando uma escala de cor CMYK não se preocupe você pode prosseguir sem ter que recomeçar.

Se você não sabe o que são escalas CMYK e RGB, vou deixar a indicação desse artigo Padrões CMYK e RGB

Crie alguns retângulos não precisa ser um quadrado perfeito mas caso opte recomendo uma medida de
90 x 90 pixels.

Neste projeto você irá precisar de 6 retângulos.

Ferramenta conta gotas

Você pode capturar as cores da tabela com o conta gotas localizado na parte inferior esquerda da sua tela do CorelDRAW.

Cores CMYK RGB HEX
quadrado bolha de sabão 1 C 51 M 0 Y 71 K 0 R 102 G 255 B 140 #66FABC
quadrado bolha de sabão 2 C 7 M 0 Y 56 K 0 R 243 G 255 B 144 #F3FF90
quadrado bolha de sabão 3 C 3 M 43 Y 0 K 0 R 255 G 165 B 255 #FFA5E1
quadrado bolha de sabão 4 C 4 M 22 Y 0 K 0 R 255 G 205 B 255 #FFCDFF
quadrado bolha de sabão 5 C 22 M 22 Y 0 K 0 R 194 G 194 B 255 #C2C2FF
quadrado bolha de sabão 6 C 16 M 30 Y 0 K 0 R 222 G 183 B 255 #DEB7FF

Este será o resultado após colocar cada cor em seu devido lugar. Os retângulos devem ficar em uma área que não atrapalhe seu projeto, mas não os deixe muito longe pois irá precisar deles nos passos a seguir.

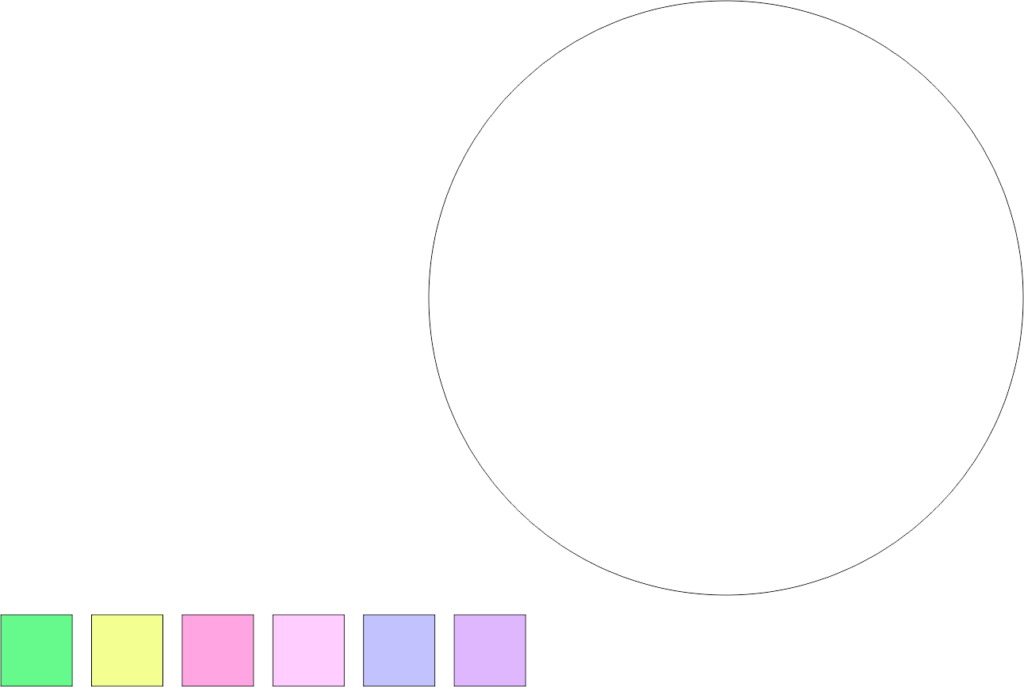

CorelDRAW Elipse amostra de cores bolha de sabão

Trabalhando com Preenchimento Gradiente

Clique sobre a Elipse e de um clique sobre a ferramenta preenchimento interativo que esta localizada na barra de ferramentas a esquerda da tela você pode usar o atalho G ou utilize o atalho F11 para abrir a ferramenta Editar Preenchimento.

Neste projeto usaremos a ferramenta Editar Preenchimento, por padrão ao abrir o editor ele irá aparecer na opção Gradiente.

CorelDRAW Editar preenchimento

No campo preenchimento utilize a barra de preenchimento gradiente e acrescente 4 intervalos de cores adicionais

CorelDRAW Editar preenchimento gradiente

Agora clique nos intervalos criados e coloque as cores que foram separadas anteriormente.

CorelDRAW Editando preenchimento gradiente

o resultado será semelhante ao da imagem abaixo.

CorelDRAW Preenchimento gradiente colorido
CorelDRAW Elipse colorida e amostra de cores bolha de sabão

Após aplicar o gradiente gire o seu gradiente, você pode clicar sobre o quadrado de amostra de preenchimento ou clicar no campo rotação que faz parte do grupo Transformações. Neste projeto o ângulo de rotação está em 314,8º, após isso clique em OK. E veja o resultado.

CorelDRAW Preenchimento gradiente alteração de ângulo

Trabalhando com ferramenta aparagem

Clique sobre sua elipse e duplique usando o atalho CTRL + D, altere os valores do tamanho de 750 x 750 px para 720 x 720 px e pressione a tecla P para ela ficar centralizada.

Selecione a elipse menor mantenha tecla SHIFT pressionada e clique sobre a elipse maior dessa forma você selecionar as duas elipses, mas está ordem de seleção deve ser respeitada para conseguir obter o resultado desejado da ferramenta aparagem.

Esta ferramenta irá aparecer sempre que trabalhar com dois ou mais objetos selecionados. O resultado por sua vez depende muito de qual objeto foi selecionado em primeiro lugar.

Após clicar na ferramenta de aparagem arraste a elipse menor para outro lugar e veja o resultado.

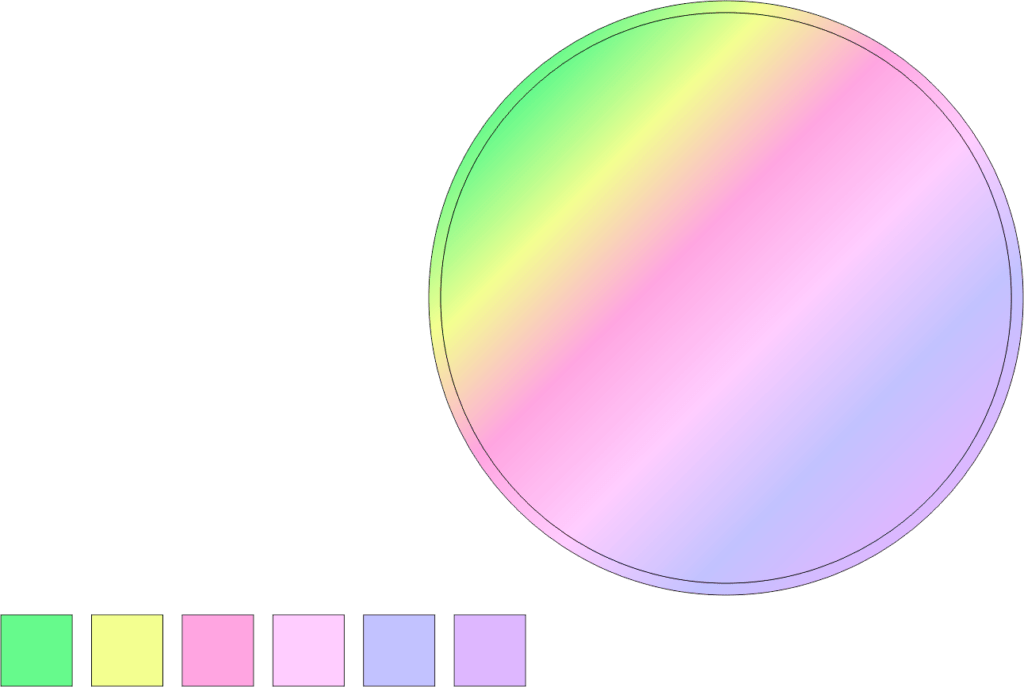

CorelDRAW Elipse duplicada bolha de sabão
CorelDRAW Elipse fatiada bolha de sabão

Aplicando Efeitos

Efeito Desfocagem Gaussiana

Clique na elipse que ficou somente o aro, vá no menu Efeito, Desfocar e escolha o efeito Desfocagem Gaussiana.

A configuração do Raio para este projeto está em 15,0 pixels, mas você pode alterar para obter outros resultados.

CorelDRAW Menu efeitos
CorelDRAW Desfocagem Gaussiana

Efeito Transparência

Para gerar o efeito translucido que existe na bolha de sabe devemos aplicar um efeito de transparência.

Selecione a elipse que ficou inteira iremos aplicar a transparência neste objeto.

Antes de aplicar o efeito remova a linha do objeto clique sobre ele e clique com o botão direito na paleta de cores no quadrado chamado nenhum.

A ferramenta de transparência fica na caixa de ferramentas a esquerda da tela

Barra de cores
Ferramenta transparência

Quando ativar a ferramenta observe que a caixa de ferramentas na parte superior troca, neste projeto usaremos transparência gradiente no formato radial, com a taxa de transparência em 30% e o raio em 30,9º, você pode experimentar outras configurações e ver as variáveis para um único projeto.

Configurações de transparência

Ajustando raio da transparência

CorelDRAW Configurando raio transparência

Resultado

CorelDRAW Efeito gaussiano e transparência

Criando Reflexos

Existem diversas formas de criar efeitos de reflexos, por ser um assunto muito grande em breve irei postar um conteúdo abordando somente este tema.

Neste projeto os reflexos serão aplicados modelando objetos variados e assim corrigindo cores e transparência até atingir um efeito desejado.

Modelando Elipse Fatiada

Crie uma elipse e duplique, ajuste a posição da elipse para que fique semelhante a imagem abaixo. Selecione a elipse que está abaixo mantenha a tecla SHIFT pressionada e selecione a elipse acima e clique na ferramenta aparar. Ferramenta Mesclar, depois de aparar exclua a elipse inferior e o resultado será como o mostrado na imagem.

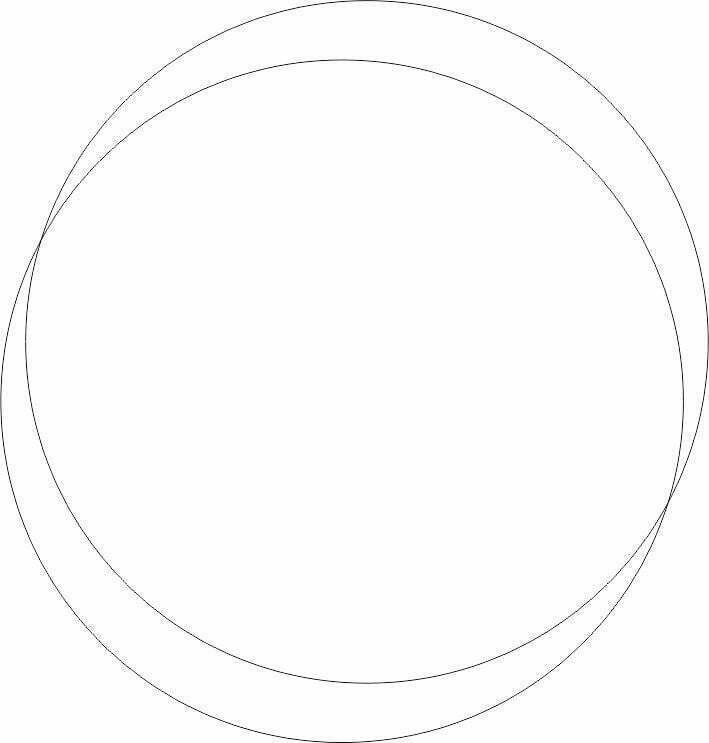

CorelDRAW Elipse branca duplicada bolha de sabão
CorelDRAW Reflexo meia lua bolha de sabão

Agora iremos modelar mais alguns elementos para agregar ao projeto.

Iremos utilizar a elipse aparada que criamos no passo anterior e duplicar.

Com a parte duplicada iremos gerar mais uma cópia veja na imagem a posição que elas devem ficar.

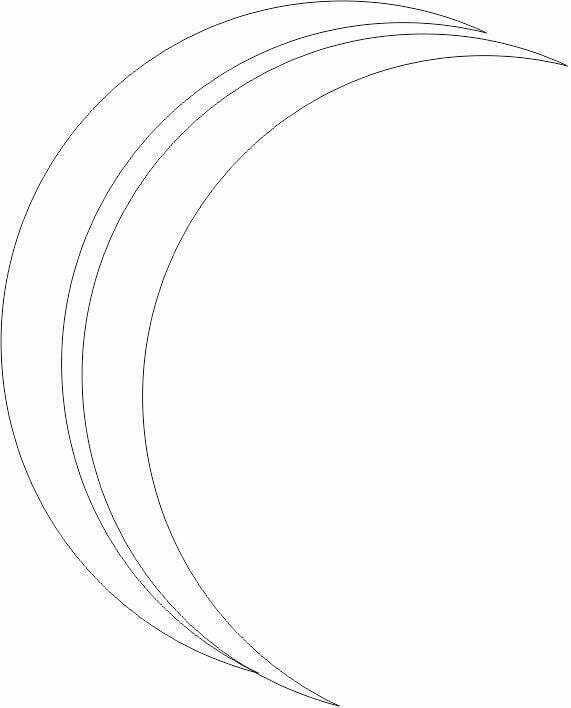

CorelDRAW Efeito reflexo meia lua duplicado bolha de sabão

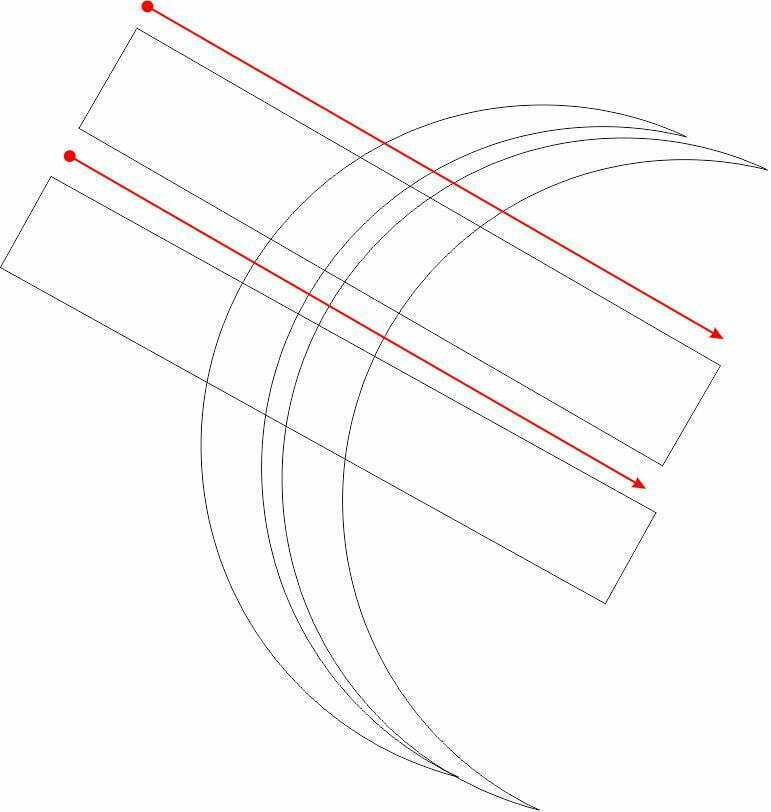

Nesta etapa será necessário usar a ferramenta retângulo de três pontos dessa forma fica mais fácil direcionar aonde o retângulo será criado observe na imagem a orientação do retângulo e o resultado após sua criação. Neste caso foram criados dois objetos.

Selecione os dois retângulos clique com o botão direito e vá na opção agrupar ou use o atalho
CTRL + G, desmarque os retângulos após agrupar e repita o processo de agrupar com as elipses cortadas.

Selecione os objetos conforme demonstrado na imagem é muito importante seguir a ordem de seleção pois a ordem altera o resultado dos fatores neste caso.

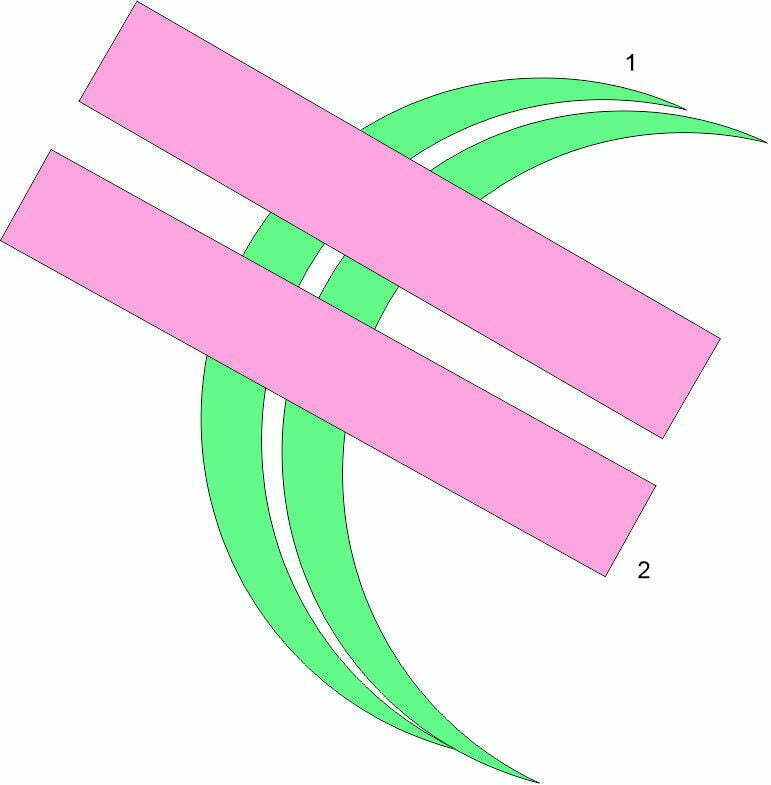

CorelDRAW Fatiando efeito meia lua bolha de sabão
CorelDRAW Fatiando meia lua amostra de corte bolha de sabão

Com os objetos selecionados clique na ferramenta intersecção que fica ao lado da ferramenta aparagem.

CorelDRAW Ferramenta aparar

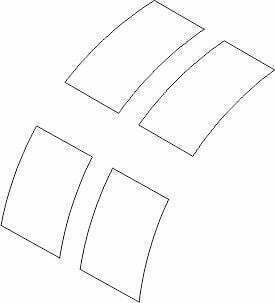

Selecione as elipses aparadas e os retângulos e exclua eles. O resultado será este.

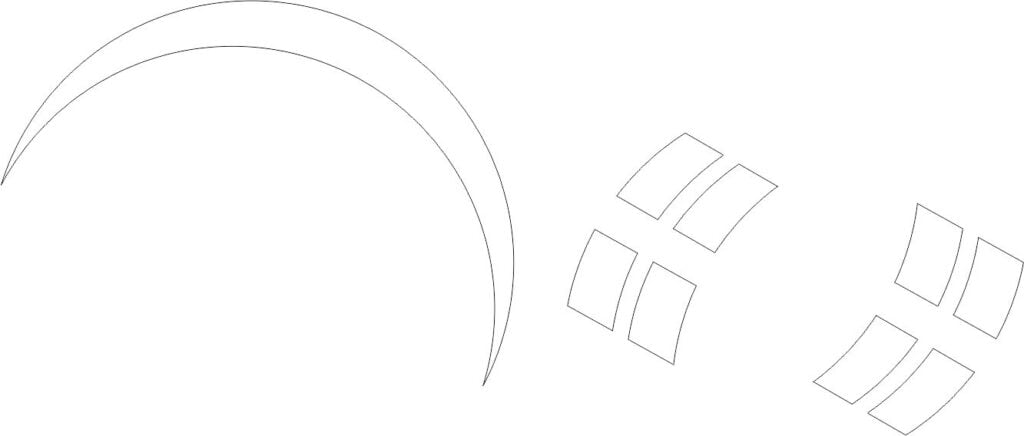

Duplique este objeto e use a ferramenta espelhar para virar ele como resultado da modelagem terá 3 objetos.

Preencha os objetos com a branca e remova a cor das linhas.

CorelDRAW Meia lua duplicada fatiada bolha de sabão
CorelDRAW Reflexo retângula distorcido bolha de sabão
CorelDRAW Meia lua e retângulos bolha de sabão

Com um pouco de paciência coloque os objetos em sua elipse e ajuste a posição deles o resultado será semelhante ao da imagem.

Para finalizar a composição toda selecione os três objetos brancos e aplique uma transparência uniforme neles com a taxa de transparência em 60%.

https://davidcreator.com https://davidcreator.com/artigos https://davidcreator.com/tutoriais https://davidcreator.com/downloads http://davidalmeidadesigner.blogspot.com
Bolha Sabão aplicando reflexos

Trabalhando com Camadas

Para todos os trabalhos é muito importante trabalhar com camadas assim mantem a organização do seu trabalho

Então agora iremos criar uma nova camada para aplicar um fundo ao nosso projeto

Clique na janela Objetos, clique no ícone engrenagem vá até a opção Camada, Nova Camada

CorelDRAW Criando nova camada

Altere o nome da Camada 1 para Fundo, e organize as ordens das camadas como mostrado na imagem.

CorelDRAW Camadas

Criando Fundo

Clique duas vezes sob a ferramenta retângulo, veja que um retângulo já foi criado ocupando toda a área do nosso projeto.

Aplique um efeito gradiente para obter um melhor resultado.

Este será o resultado final do projeto Bolha de Sabão

Bolha de Sabão

Clique duas vezes sob a ferramenta retângulo, veja que um retângulo já foi criado ocupando toda a área do nosso projeto.

Aplique um efeito gradiente para obter um melhor resultado.

Este será o resultado final do projeto Bolha de Sabão

O arquivo está disponível para download é compatível com o CorelDraw versão 19.0

Obrigado por ler este Tutorial

Aproveite o campo comentários para dar sua sugestão.

Ideias de projetos para usar este efeito

Você pode utilizar esse projeto para compor algumas obras ou até mesmo edição de fotos.
