Olá! Caro leitor Neste tutorial você irá modelar um cartão digital no Adobe Illustrator e assim conhecerá algumas ferramentas e boas práticas para criação de um cartão digital totalmente funcional e interativo.
A versão utilizada neste projeto é do Adobe Illustrator 2020 e do Adobe Reader com a mesma versão, este tutorial é valido até a versão CS5.
1 – Configurando a área de trabalho
Detalhes da predefinição
Nome do arquivo: Cartao Digital
Largura: 1080 pixels
Altura: 1920 pixels

É importante saber como configurar a área de trabalho pois iremos trabalhar com uma mídia específica então mudaremos alguns valores a configuração de medidas altere para pixels caso esteja em polegadas ou centímetros a escala de cores altere para RGB.
As medidas que será utilizada neste projeto é de 1080 pixels de largura por 1920 pixels de altura.
Verifique se está tudo configurado corretamente e clique em Criar.
2 – Trabalhando com camadas
O Adobe Illustrator tem alguns perfis de uso onde algumas ferramentas ficam ativas conforme o perfil selecionado, o padrão que utilizo na maioria dos casos é o perfil Pintura.
Se não souber onde fica estas opções só dar uma olhada imagem a seguir.

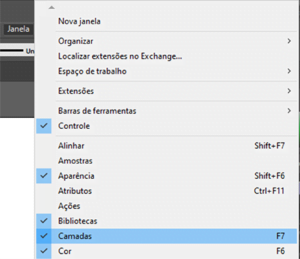

Para habilitar a ferramenta de camadas clique no menu janela e clicar na ferramenta camada ou utilizar o atalho F7


Clique duas vezes no campo Camada 1 e renomeie para Fundo.
Clique no botão localizado na parte direita da ferramenta camada e clique na opção Nova Camada.
Crie as seguintes camadas
Textos
Imagens
O resultado será igual ao da imagem.
Depois de organizar as camadas vamos começar a modelar o cartão.


Dica: Utilize formas simples nesta etapa deixe a parte mais refinadas do projeto para o final.
3 – Camada Fundo
Clique na camada fundo, e clique na ferramenta Retângulo ou utilize a tecla de atalho M.
Com a ferramenta retângulo selecionada crie um retângulo sobre a área de trabalho do seu projeto e ajuste o tamanho para que fique conforme as medidas configuradas inicialmente.
Você pode configurar a cor de preenchimento e da linha usando as ferramentas dispostas na parte superior ou as ferramentas na parte esquerda.


Utilizando ferramenta Pathfinder
Essa caixa de ferramentas possibilita cortar, mesclar, gerar intersecções entre outros recursos para modelar os objetos criados.
Caso não localize a ferramenta clique no menu Janela e clique em Pathfinder ou utilize o atalho CTRL+SHIFT+F9.
Crie uma elipse e posicione conforme mostrado na imagem.


Selecione primeiro a elipse segure a tecla SHIFT e selecione o retângulo, na caixa de ferramentas Pathfinder, clique na ferramenta aparar. Após clicar na ferramenta aparar é necessário clicar com o direito em cima dos objetos e clicar na opção desagrupar.
Remova a elipse e veja o resultado.
Para deixar o nosso projeto com uma estética mais atraente iremos acrescentar mais objetos ao nosso plano de fundo.
Clique no retângulo que foi cortado e gere uma cópia dele CTRL + C, para manter a cópia no mesmo local aperte CTRL + SHIFT + V.
Altere a cor do novo objeto criado e arraste ele para baixo, clique com o botão direito e vá em organizar e clicar na opção recuar ou através do atalho CTRL + ´ (acento agudo).

Repita o processo e crie um terceiro objeto altere a cor dele e posicione abaixo do segundo objeto criado, e recue ele para ficar atrás dos dois objetos.

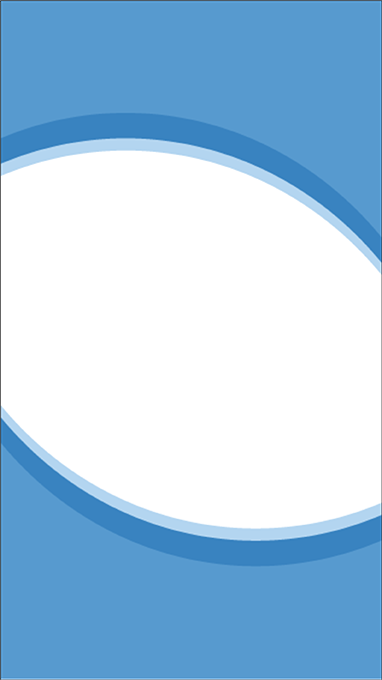

O resultado será como o mostrado na imagem.

Caso queira usar as mesmas cores só copiar as informações da tabela abaixo ou utilizar a ferramenta Conta Gotas ou a tecla de atalho I.
Cor | RGB | HEX |
![]() | R 179 G 213 B 240 | #B3D5F0 |
![]() | R 87 G 154 B 207 | #579ACF |
![]() | R 57 G 131 B 192 | #3983C0 |
Agora vamos preencher a parte inferior do nosso projeto para não ficar uma área muito branca.
Selecione os 3 objetos e agrupe, clicando com o direito e indo na opção agrupar ou usando o atalho CTRL + G.
Aperte CTRL + C para copiar e CTRL + V para colar nossos novos objetos.

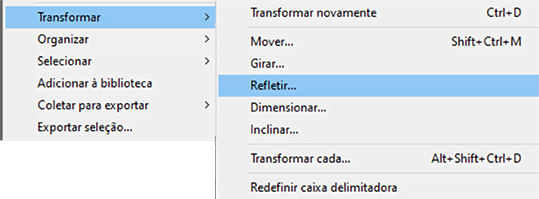

Com o novo grupo criado arraste para parte inferior, clique com o botão direito vá até a opção transformar e clique em Refletir.
Nas configurações da janela refletir altere o eixo para Horizontal e clique em OK, repita esse processo novamente e dessa vez mantenha no eixo Vertical e clique em OK.
O resultado obtido até o momento deve ser semelhante a este.



Reduza a altura dos objetos na parte inferior deixe semelhante ao da imagem.

4 – Camada Imagens
Agora iremos acrescentar algumas imagens que vão servir para interações ao final do projeto.
Clique na camada Imagens
As imagens usadas neste projeto estão em formato vetor e você pode alterar as cores conforme desejar.
Você pode fazer o download dos ícones clicando no botão.
Posicione os ícones e ajuste o tamanho dos ícones altere a cor conforme desejar, mas tente manter as cores que compõe o projeto.
Não deixe os ícones muito pequenos lembre-se outras pessoas podem ter dificuldade de clicar neles caso sejam pequenos demais ou estejam muito próximos.
Agora acrescente o logo na parte superior e realize os ajustes de altura largura e alinhamento da imagem.

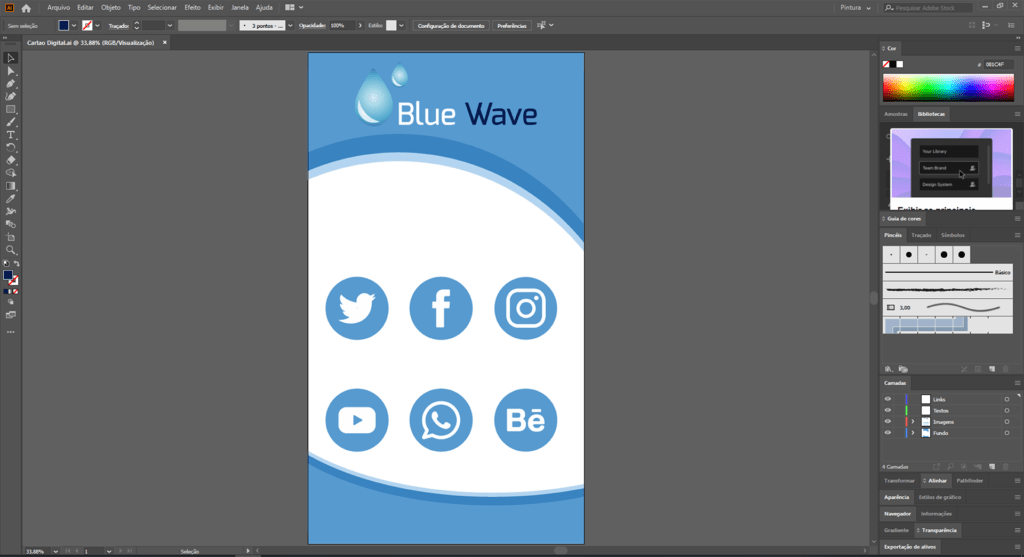

E o nosso projeto está ficando muito bom.

5 – Camada Textos
Ao trabalhar com textos em seu cartão evite poluir com muitas informações pois o objetivo é que as pessoas cliquem e venham interagir com as suas redes sociais, site, wathsapp, e-mail entre outros serviços que você pode disponibilizar em seu cartão.
Observe que neste projeto a camada texto foi utilizada somente para descrever o tipo de serviço realizado pela empresa.

6 – Exportando Arquivo
Nosso projeto no Adobe Illustrator chegou ao fim é hora de exportar para criar as interações no Adobe Acrobat ou Foxit Reader.
Clique no menu Arquivo vá até a opção salvar como ou use o atalho CTRL + SHIFT + S.

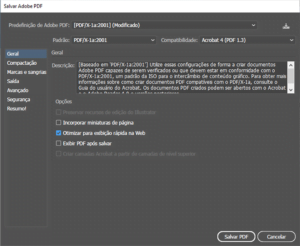

Após clicar em salvar irá aparecer uma tela com algumas configurações.
Altere a Predefinição de Adobe PDF para – PDF/X-1ª2001 e marque a opção otimizar para exibição rápida na web.


7 – Adobe Acrobat / Foxit Reader
Adobe Acrobat
Abra o Adobe Acrobat, caso você não o possua instalado em seu computador vá para o tópico Foxit Reader.
Observação: O programa pode ter limitações de uso caso você não esteja logado em sua conta da Adobe, caso isso ocorra faça o login ou ignore está etapa e siga para próxima onde mostro como realizar o procedimento com outro programa.
Com o Acrobat aberto abra seu arquivo PDF do Cartão Digital.

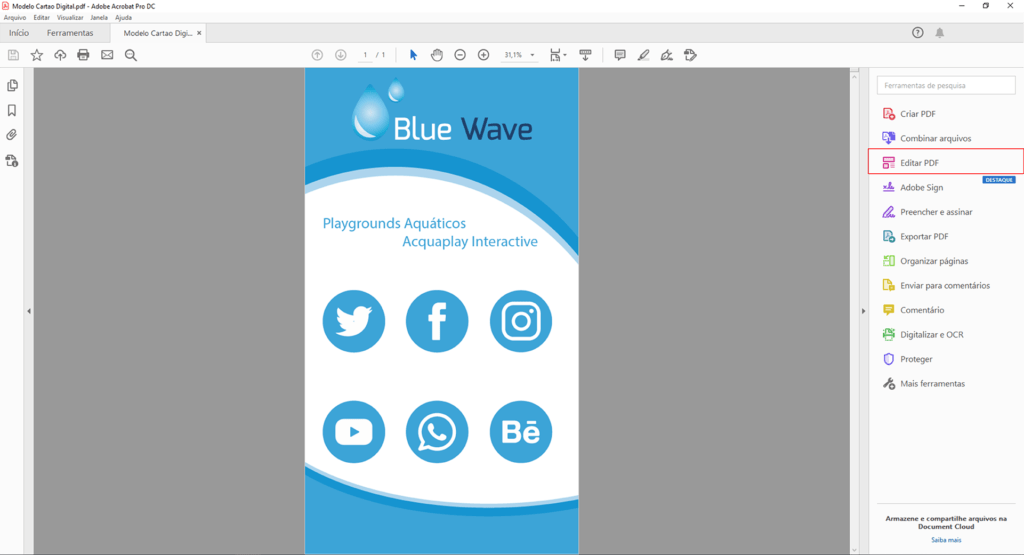

A interface do programa é muito simples e intuitiva, clique no botão Editar PDF e aguarde ele preparar as ferramentas de edições.
Quando a edição estiver ativada, pode ocorrer da sua imagem dar uma leve distorcida não se preocupe com isso e não tente arrumar a imagem dentro do Acrobat você irá bagunçar seu projeto e ficará difícil resolver ou terá que começar novamente após a exportação do PDF.
Na caixa de ferramentas clique na opção Links

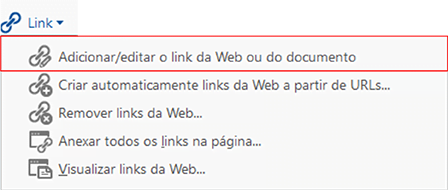

E clique na opção Adicionar/editar o link da Web ou do documento



Quando clicar na ferramenta observe que a seta do mouse alterou para um + indicando que está ativa aguardando o uso, neste momento vá com o mouse em um dos ícones e crie um retângulo um pouco fora da imagem para ampliar a área de clique ou toque.

Após marcar a área de ação uma janela chamada Criar Link irá aparecer nesta janela você pode configurar a Aparência do link.
Neste projeto o tipo de link está Retângulo invisível, e realce do estilo invertido. No campo vincular ação foi direcionado para abrir uma página da Web, assim que acertar estas configurações clique em próximo.


Foxit Reader
Uma ótima alternativa se você não possui o Adobe Acrobat.
Você pode fazer o download gratuito do programa clicando no link Foxit Reader PDF.
Baixe e instale o programa.
Ao abrir o programa você pode perceber que a interface é bem simples e o menu superior é semelhante ao Microsoft Office com Guias e Grupos. Na imagem a seguir o projeto do cartão digital está aberto e o grupo Link já está em destaque.

Quando clicar na ferramenta observe que a seta do mouse alterou para um + indicando que está ativa aguardando o uso, neste momento vá com o mouse em um dos ícones e crie um retângulo um pouco fora da imagem para ampliar a área de clique ou toque.
Após marcar a área de ação uma janela irá se abrir, configure o campo espessura com o valor 0 o campo Destacar escolha a opção Nenhum, Estilo da borda mantenha como sólida.
No campo Destino escolha a opção Abrir um link da Web. Clique no botão próximo.
Na janela Editar URL, basta digitar os endereços dos serviços que estão disponíveis em seu cartão digital.


8 – Trabalhando com URL
Vamos primeiro obter o endereço do Twitter, abra o site do Twitter faça seu login ou crie uma conta caso não possua.

Facebook, você pode usar o link do seu perfil pessoal, de um grupo ou uma página.
Recomendação: Não use seu perfil pessoal para tratar de negócios utilize uma página.
Abra seu navegador de internet acesse sua página e copie seu link que fica na barra de endereços do seu navegador
Neste caso estou apontando a URL da minha página do Facebook.
Coloque o endereço que você escolheu no campo URL

O procedimento para obter o link do Instagram é o mesmo que foi feito no Twitter, abra o site faça seu login e clique no seu perfil para pegar o endereço URL Instagram.

YouTube
Abra o site do Youtube verifique se está logado clique sobre sua imagem no canto direito superior
O endereço criado para canais pequenos ou que estão iniciando é bem grande, mas não se incomode com isso, já que a pessoa que vai receber seu cartão não irá ver essa URL tão grande Youtube.
Agora só seguir os passos realizados anteriormente para colocar o link do seu cartão digital.

Wathsapp
O Wathsapp em especial tem que realizar um caminho diferente afinal a pessoa irá interagir com um aplicativo então é necessário utilizar uma ferramenta para encaminhar a pessoa ao seu contato, existem diversas ferramentas no mercado mas recomendo essa aqui Convertte é um serviço gratuito e muito simples de usar.
Coloque seu DDD e número de wathsapp, e a mensagem que deseja que apareça para a pessoa que irá entrar em contato com você, após colocar as informações clique no botão para gerar o link.
Copie o link gerado ou caso tenha preenchido algo errado clique em Gerar Novo Link e refaça a etapa anterior
Com o link obtido clique no retângulo do ícone do wathsapp altere o Comportamento de marcador para Vinculo e coloque o link no campo URL assim como foi feito em todos os outros ícones anteriormente.


Behance

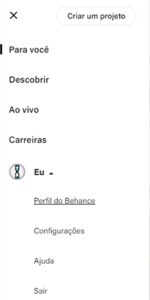

Para obter seu link no Behance basta realizar o login e no menu a esquerda clique em EU e depois na opção Perfil do Behance.

Após colocar todos os links salve seu projeto, antes de enviar seu cartão para os seus contatos teste todos os links.
E assim chegamos ao fim desse tutorial e este é o resultado.

Muito obrigado por acompanhar este tutorial até aqui, deixe sua pergunta, sugestão ou reclamação no campo de comentários seu feedback é muito importante.
Você pode fazer download do Modelo usado neste projeto.
Compatível com Adobe Illustrator CS5 ou Superior.
Acompanha o Arquivo PDF e o Pack de Ícones.
